Sur un chantier de rénovation, quand on ouvre un mur porteur ou qu’on crée une trémie de plancher, la première question concrète qui tombe est le choix du profilé acier. IPN, IPE, HEA : ces trois sigles désignent des formes de poutre en fer aux comportements mécaniques distincts. Choisir le mauvais profil, c’est soit surdimensionner (et surpayer), soit sous-dimensionner (et mettre en danger la structure). On fait le point sur ce qui les sépare vraiment, côté terrain.
Poutre en fer IPN : un profil historique en perte de vitesse
L’IPN (I à Profil Normal) est le profilé que tout le monde connaît de nom. En rénovation, on en trouve encore régulièrement dans les planchers anciens, posés il y a plusieurs décennies. Sa section en I présente des ailes inclinées, plus épaisses au centre qu’aux extrémités.
A lire également : IPN 200 : maîtrisez les fondamentaux du dimensionnement
Ce détail géométrique a une conséquence directe sur le chantier : les ailes inclinées de l’IPN compliquent les assemblages boulonnés. Fixer une platine ou un sabot demande des cales biaises, ce qui rallonge le temps de pose.
La norme européenne EN 10365 a entériné le caractère « legacy » de l’IPN. En pratique, les tableaux dimensionnels de l’IPN ne sont plus systématiquement mis à jour par les fabricants, alors que les séries IPE, HEA et HEB bénéficient de gammes régulièrement actualisées pour le marché européen. Les bureaux d’études ne le prescrivent quasiment plus sur les projets neufs.
A voir aussi : Comment fixer un pied en fonte pour radiateur sur un mur fragile ?
On le retrouve surtout dans deux situations : le remplacement à l’identique dans du bâti ancien (pour ne pas modifier les appuis existants) et les cas où l’encombrement en hauteur impose un profil dont la largeur d’aile reste faible par rapport à la hauteur.

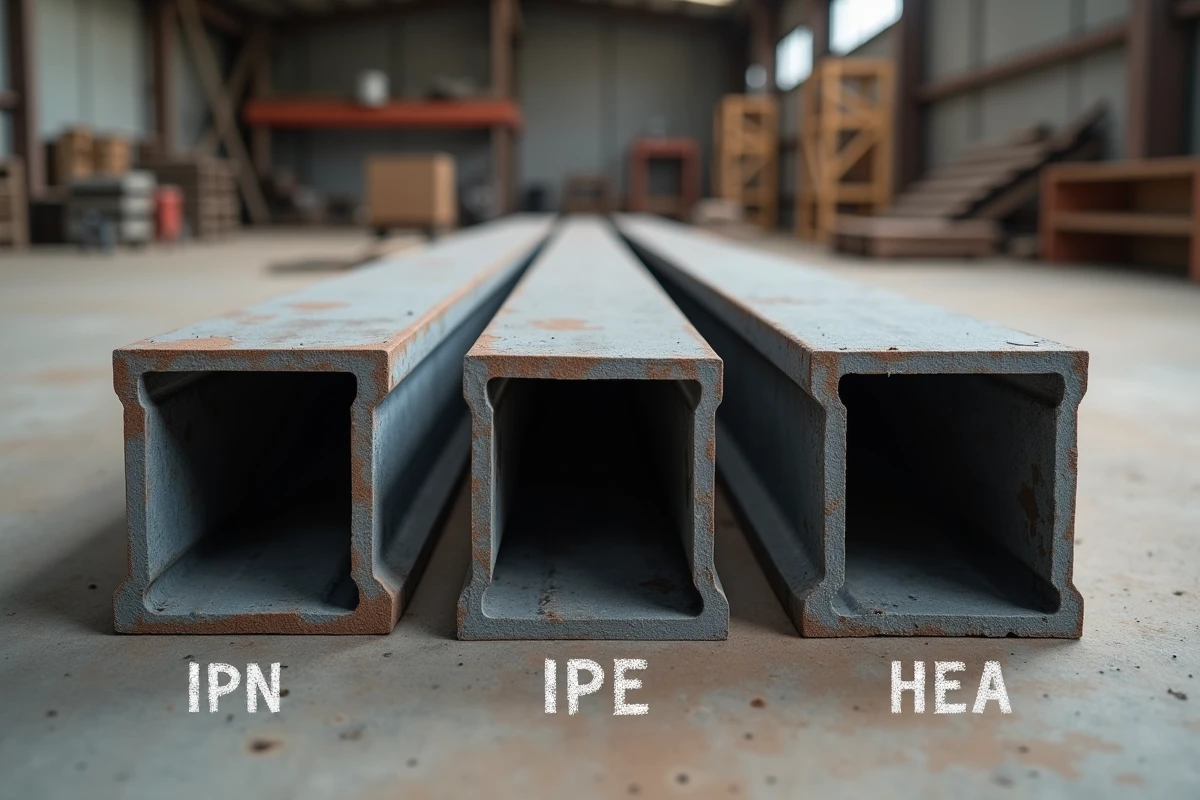

Profil IPE versus profil HEA : la vraie question sur chantier
Quand on prescrit un profilé neuf aujourd’hui, le choix se joue entre IPE et HEA (ou HEB pour les cas lourds). Comprendre leur différence géométrique permet de saisir pourquoi l’un ne remplace pas l’autre.
Géométrie et comportement mécanique
L’IPE (I à Profil Européen) a une section en I avec des ailes parallèles et étroites. Sa hauteur est nettement supérieure à la largeur de ses ailes. Résultat : il résiste très bien en flexion dans son axe fort, ce qui en fait le profilé de référence pour les poutres de plancher, les linteaux et les portées classiques.
Le HEA (H Européen série A) présente des ailes beaucoup plus larges, presque aussi larges que la hauteur du profil. Cette géométrie en H lui confère une meilleure résistance au flambement et à la compression. On le retrouve naturellement en poteau, mais aussi en poutre quand les charges sont élevées ou qu’on cherche à limiter la flèche sur des portées moyennes.
Quand les bureaux d’études basculent vers le HEA
Les retours de pratique convergent : au-delà de 3,50 à 4 m de portée, les HEA et HEB sont privilégiés dès que la charge le justifie. L’IPN n’est conservé que si une contrainte d’encombrement (épaisseur de mur, hauteur sous plafond réduite) l’impose. Pour des portées supérieures à 5 m avec des charges importantes, le HEB (série B, ailes plus épaisses que le HEA) devient souvent la seule option raisonnable sans recourir à des profils reconstitués soudés.
Lire la désignation d’une poutrelle acier : hauteur, poids, dimensions
Sur un devis ou un plan de structure, on lit « IPE 200 » ou « HEA 160 ». Le chiffre indique la hauteur nominale du profilé en millimètres. Un IPE 200 mesure donc environ 200 mm de haut.
Cette convention simple cache une subtilité : à hauteur identique, un IPE et un HEA n’ont ni la même largeur d’aile, ni le même poids au mètre linéaire, ni la même inertie. Comparer un « HEA 200 » et un « IPE 200 » comme s’ils étaient interchangeables est une erreur fréquente chez les non-spécialistes.
- IPE 200 : ailes étroites (environ 100 mm), poids linéique modéré, adapté aux portées de plancher courantes en résidentiel.
- HEA 200 : ailes larges (environ 200 mm), poids linéique plus élevé, meilleure tenue en compression et au flambement.
- HEB 200 : même largeur d’aile que le HEA 200 mais épaisseurs d’âme et d’ailes supérieures, pour les charges les plus lourdes.
Le poids au mètre est un critère opérationnel direct : il conditionne la manutention sur chantier, le transport et le prix au kilogramme. Plus le profil est lourd, plus il coûte cher en matière et en logistique.
Choisir le bon profilé acier : critères terrain
Le dimensionnement final relève toujours d’un bureau d’études, qui calcule les sections en fonction des charges, de la portée, des conditions d’appui et des normes en vigueur. Mais en amont, quelques critères permettent d’orienter la discussion.
- Portée et charge : pour un linteau de mur porteur en résidentiel sur une portée modeste, un IPE suffit généralement. Dès que la portée s’allonge ou que la charge augmente (plancher béton, mezzanine chargée), on passe au HEA ou HEB.
- Encombrement disponible : dans un plafond bas, un IPE de forte hauteur peut ne pas passer. Un HEA, plus trapu, offre parfois une meilleure inertie à hauteur réduite.
- Facilité d’assemblage : les ailes parallèles de l’IPE et du HEA simplifient la pose de platines, sabots et boulons par rapport aux ailes inclinées de l’IPN.
- Budget : le prix d’une poutrelle acier dépend du poids au mètre et du cours de l’acier. Un HEB coûte plus cher qu’un HEA de même hauteur, lui-même plus lourd qu’un IPE équivalent.
Les retours varient sur un point : certains artisans préfèrent systématiquement le HEA pour sa polyvalence, même quand un IPE suffirait mécaniquement, parce qu’il offre une marge de sécurité et simplifie les appuis. D’autres optimisent au plus juste pour réduire la facture. Le bon arbitrage dépend du projet, pas d’une règle universelle.
Poutre en fer et normes européennes : ce qui a changé
La norme EN 10365 a harmonisé les désignations et les gammes dimensionnelles des profilés acier à l’échelle de l’Union européenne. Les séries IPE, HEA et HEB y sont définies comme profils standard de construction, avec un marquage harmonisé.
Pour un particulier qui fait réaliser des travaux de structure, cette norme a une conséquence pratique : exiger un profilé conforme EN 10365 garantit une traçabilité sur l’origine et les caractéristiques mécaniques de l’acier livré. Sur un devis, vérifier que la désignation normalisée apparaît (par exemple « IPE 240 – S235JR » avec la nuance d’acier) est un réflexe utile avant de signer.
L’IPN reste disponible chez les fournisseurs, mais sa gamme se restreint progressivement. Pour un projet neuf, partir sur un IPE ou un HEA simplifie l’approvisionnement et garantit une compatibilité avec les logiciels de calcul actuels des bureaux d’études.
